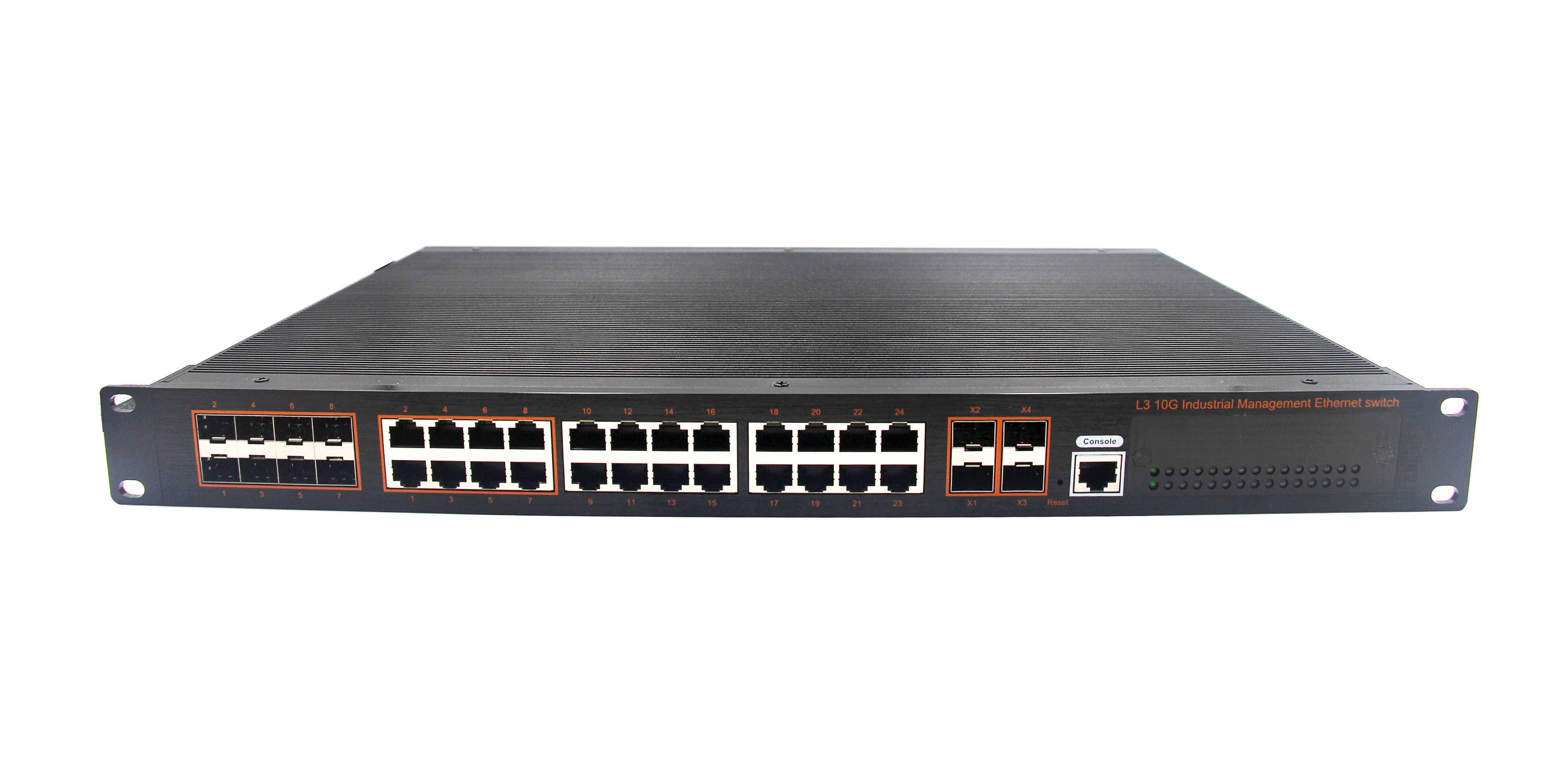

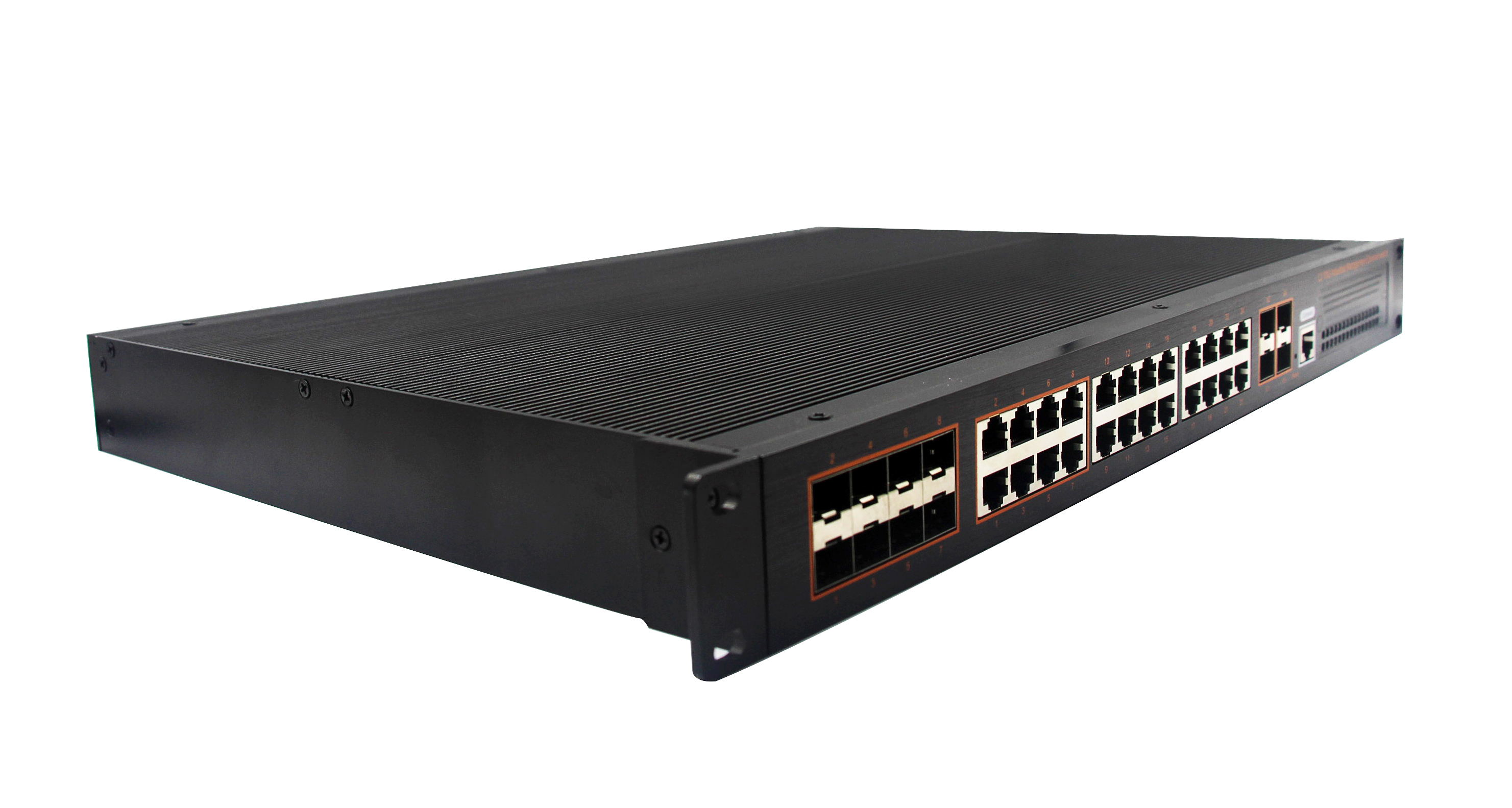

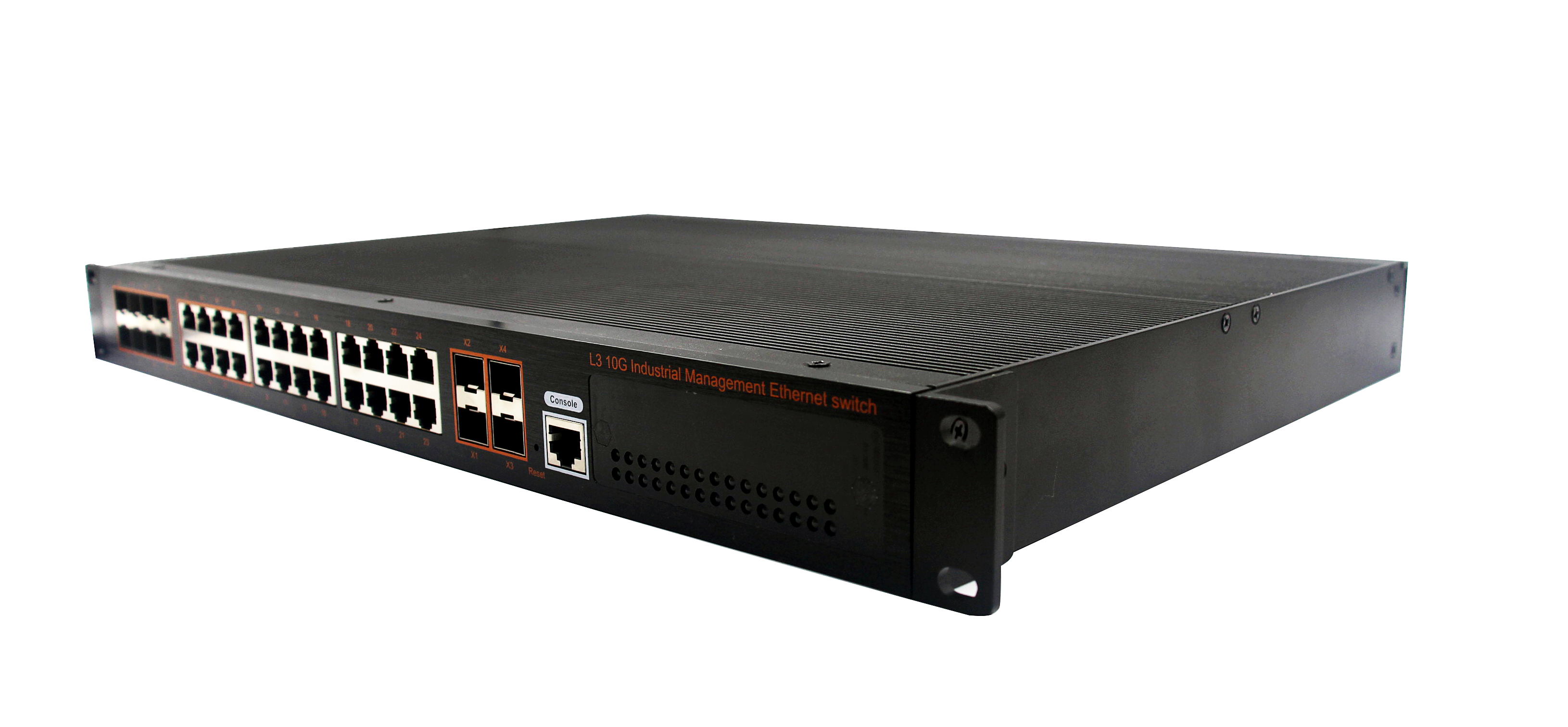

24千兆電+8千兆光+4個萬兆光 萬兆網管型機架式工業匯聚交換機
YH6824GST4-SFP交換機是公司推出的一款萬兆三層核心交換機，YH6824GST4-SFP交換機是一款增強型IPv6萬兆以太網交換機，具備先進的硬件處理能力和最豐富的業務特性。整機采用模塊化設計，最大支持4個萬兆SFP+端口，在實現千兆匯聚或接入時保留進一步支持10GE 的擴展能力，支持IPv4/IPv6 硬件雙棧及線速轉發，使客戶能夠從容應對即將帶來的IPv6 時代其提供高容量的交換能力，YH6824GST4-SFP交換機具有-40℃～85℃的工作溫度，具有超強的堅固度能適應各種嚴苛環境，也可以非常方便的安置在機房機柜中。機架式的安裝特性、寬溫操作，使YH6824GST4-SFP的交換機成為一個即插即用的工業級設備，為用戶的以太網設備聯網提供可靠、便捷的解決方案。
|
技術參數 |
|
|
產品名稱 |
24千兆電+8千兆光+4個萬兆光萬兆網管型機架式工業匯聚交換機 |
|
產品型號 |
YH6824GST4-SFP |
|
產品描述 |
24個10/100/1000M電口+8個千兆SFP復用光口+4個萬 |
|
端口描述 |
24個10/100/1000M電口+8個千兆SFP復用光口+4個萬 |
|
網絡協議 |
IEEE 802.3ad,鏈路聚合協議； IEEE 802.3,10BASE-T以太網； IEEE 802.3u,快速以太網標準； IEEE 802.3ab,千兆以太網標準； IEEE 802.3z,千兆以太網光纖標準； IEEE 802.3ae,10G以太網標準； IEEE 802.3x,全雙工以太網數據鏈路層流控； IEEE 802.3az,EEE高效節能以太網標準； |
|
RJ45端口 |
10/100/1000M自協商 |
|
光纖端口 |
1G/10G速率模式 |
|
交換機屬性 |
應用層級：三層
背板總帶寬：4.8Tbps 整機包轉發率 ：1624Mpps
MAC 表：支持64K MAC地址表；支持自動更新，雙向學習 交換方式 ：存儲 - 轉發
功耗：<60W
|
|
防護等級 |
IP40 |
|
LED 指標 |
電源指示燈：PWR 接口指示燈：電口、光口（Link/ACT） |
|
電源 |

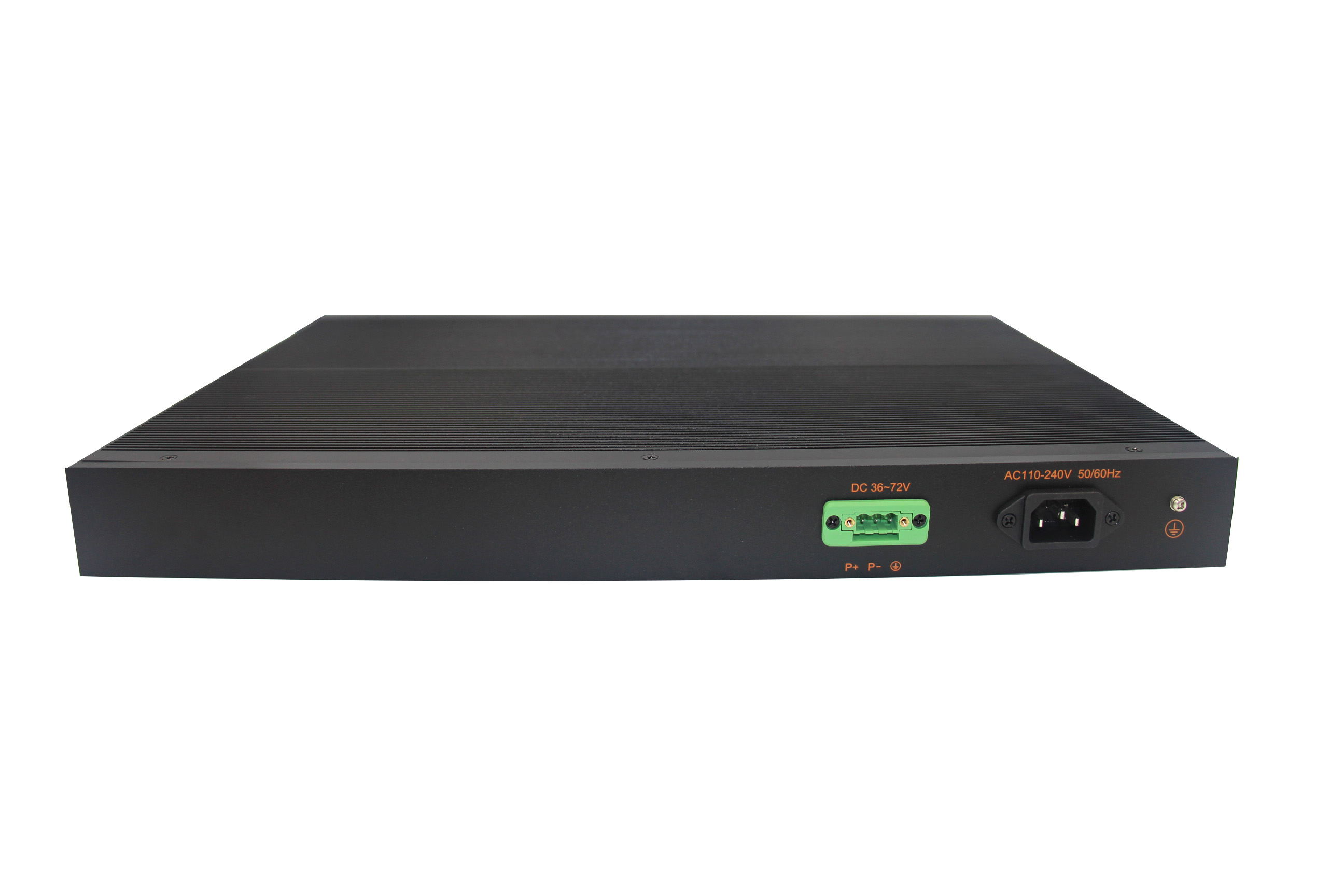

輸入電壓：AC220V（雙電源冗余備份） 接入端子 ：鳳凰端子（工業端子） 雷擊浪涌沖擊防護 ( 電源 )：5000A(8/20μs) 支持雙電源冗余 支持內置過流 4.0A 保護支持反接保護 |
|
其他規格 |
|
|
工作環境 |
工作溫度：-40～85 °C（-40～185 °F） 儲存溫度 : -40～85 °C（-40～185 °F） 相對濕度 : 5%～95%(無凝露） |
| 管理與維護 |
支持WEB、CLI、SNMP等多種管理方式 支持端口鏡像，接口狀態監控，日志管理 支持ACL訪問控制列表，支持802.1X 支持PTP協議 支持SNMP v1/v2/v3 |
| 冗余技術 | 支持ERPS環網技術，自愈時間<20ms
支持STP/RSTP/MSTP 支持任意兩端口形成環網并支持多個獨立自愈環網，支持節點自愈時間≤5ms，支持BPDU、根、環路保護 |
| 組播技術 | 支持IGMP v1/v2/v3、IGMP snooping
支持GMRP、支持靜態組播 |
| 交換功能 |
支持端口限速 支持端口匯聚 支持端口流控 支持端口VLAN、IEEE 802.1Q VLAN 支持廣播、組播、單播等進行抑制 支持802.1Q VLAN、QinQ、Voice VLAN、MAC VLAN、IP VLAN 支持鏈路靜態/動態聚合,提供完善的帶寬利用率 |
|
行業標準 |
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD):±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):電源線:±4kV;數據線:±2kV IEC(EN)61000-4-5(Surge):電源線:±4kV CM/±2kV DM;數據線:±2kV IEC(EN)61000-4-6(射頻傳導):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模傳導):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 |
|
機械屬性 |
外殼：IP40防護等級，鋁合金外殼 安裝：機架式安裝 散熱方式：自然冷卻，無風扇 尺寸：440（L)×285(W)×44.5(H)mm 重量：<4Kg |
|
平均無故障時間 |
300,000 小時 |
|
質保 |
5年 |
連接示意圖
|
YH6824GST4-SFP |
24個10/100/1000M電口；8個千兆SFP復用光口；4個萬兆光口；1個Console口；AC220V供電-寬溫（-40℃-80℃）-CE-RoHS-FCC-公安部檢驗報告-工信部入網許可證 |
