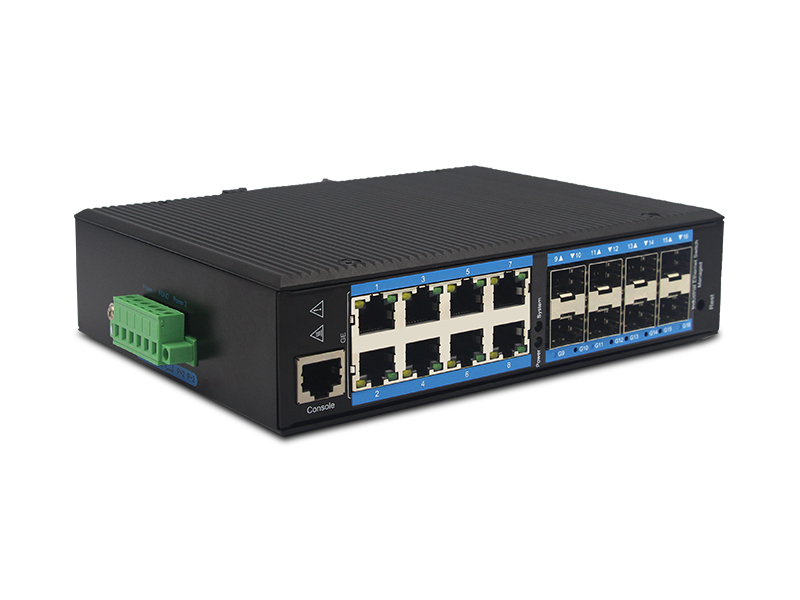

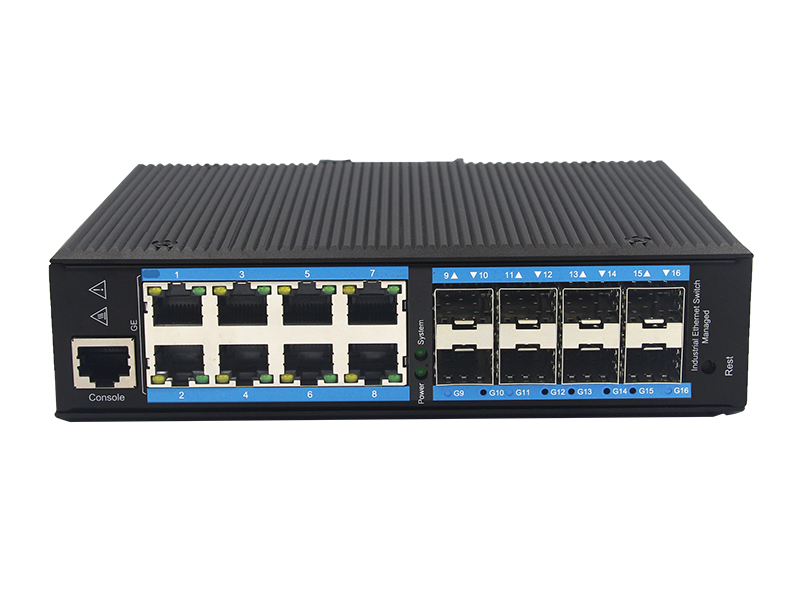

PRODUCT管理型千兆 8光8電工業級交換機
YH688GS-SFP新一代L2+管理型工業級交換機具有強大的網絡管理能力,采用無風扇低功耗設計,支持環網冗余(自愈時間<20ms ,具有完備的安全性和QoS策略,支持VLAN劃分、端口鏡像、端口限速,支持廣播風暴抑制,流控,可通過WEB,CLI,SNMP多種界面和方式管理。
它寬溫的工作溫度范圍、端口防浪涌設計尤其適用于大流量實時的室外環境,可廣泛應用于軌道交通、電力、水利、石化、工業控制、電警卡口等環境惡劣、穩定性要求嚴格的行業和場合。
功能特性
◆標準二層無阻塞交換方案設計, 具備更好的管理性、安全性、 QoS 和其他性能
◆支持8*10/100/1000M Base-TX電口 + 8* 1000M Base-X SFP光口,全部端口支持線速轉發
◆支持802.1Q VLAN,端口鏡像,端口隔離,IGMP Snooping功能,DHCP Snooping功能,LLDP,IP源防護,ARP檢測,訪問控制列表等
◆支持生成樹STP(802.1D)和RSTP(802.1w)
◆巨型幀支持高達9.6K千字節.
◆支持通過WEB,CLI,TELNET,SSH,SNMP的高級管理
◆G.8032,支持<50ms的快速工業環網保護
◆支持IEEE 802.1X
- 安全性強
8光8電提供先進的安全保護,使您能夠嚴格控制,防止未經授權的用戶使用網絡。 高級安全功能包括:
---廣泛的訪問控制列表(ACL)來限制來自未經授權的用戶或客人等敏感部分的網絡。
---虛擬LAN(VLAN)為客戶提供互聯網連接同時隔離客流量的關鍵流量。
--- IP源防護和ARP檢測,以防止網絡中具有欺騙性地址的數據。
--- IEEE802.1X端口安全性嚴格限制對特定網段的訪問。
無論您是要創建高性能網絡以連接所有客戶端的計算機或應用程序來提供數據,語音和視頻服務,8光8電都可提供滿足您需求的解決方案。 可能的應用場景包括:
- 與需要安全和高性能的PC或筆記本電腦連接:
8光8電交換機可以方便,安全地將客戶的PC或筆記本電腦與辦公室相互連接,并與所有服務器,打印機和其他使用的網絡設備連接。 高性能和可靠的連接將有助于加快文件傳輸和數據處理速度,提高網絡性能和安全性,并保持客戶端的連接和有效性。
- 與需要安全和高質量傳輸的無線連接
與WiFi AP連接的8光8電交換機允許WiFi客戶端從會議室和公共區域工作,在任何地方進行協作,并從任何地方訪問網絡。 千兆以太網連接為這些客戶端提供了使移動性連接所需的適當帶寬和質量性能。 通過嵌入式安全性,客戶端可以無顧慮地授權可以訪問網絡和網 絡設備的用戶。
- 開放標準的通信:
作為管理型網絡解決方案,它提供高性能和高級網絡質量,通過單個網絡提供所有網絡通信和數據(如IP電話,IP監控和視頻流)。
技術參數 |
||
產品名稱 |
8個千兆光+8個千兆電管理型工業級環網以太網交換機 |
|
產品型號 |
YH688GS |
|
產品描述 |
8路千兆電口+8路千兆光口工業級環網管理型以太網交換機 |
|
端口描述 |
8個RJ45端口+8個光纖接口 |
|
交換機容量轉發率 |
每秒百萬包的容量(MPPS)(64字節數據包):47.6 每秒千兆吉比特(Gbps)的交換容量:256 |
|
生成樹協(STP) |
標準生成樹 802.1d 快速生成樹 (RSTP) 802.1w |
|
G.8032 ERPS |
<50ms 的適用于工業高可靠應用的環網保護 |
|
匯聚 |
鏈路聚合控制協議(LACP)IEEE802.3ad; 多達8組,每組最多16個端口 |
|
VLAN |
同時支持高達4K VLAN(4094個VLAN ID); 基于端口的VLAN; 802.1Q標記的VLANn |
|
DHCP分配 |
防止客戶私自配置與使用IP地址,同時提供對IP源保護以及ARP檢測的支持 |
|
IGMP v1/v2 snooping |
IGMP限制帶寬密集型組播流量只給請求者;支持1024個組播組(不還支持特定源組播) |
|
安全外殼(SSH)協議 |
SSH保護Telnet流量在交換機的進或者出,支持SSH v1和v2 |
|
Secure Sockets Layer (SSL), HTTPS |
SSL加密HTTP流量,以便安全地進入交換機的基于瀏覽器的管理GUI |
|
其他規格 |
||
端口安全 |
對端口鎖定MAC地址,并限制MAC地址學習數目 |
|
IP源防護 |
提供IP+MAC+端口的三元組綁定,防止IP+MAC欺騙 |
|
風暴控制 |
防止局域網中的廣播,未知名組播,未知名單播 風暴 |
|
ACLs訪問控制列表 |
支持多達256項訪問;降低或速率限制基于源和目標MAC,VLAN ID或IP地址,協議,端口,差分服務代碼點(DSCP)/ IP優先級,TCP/ UDP源端口,目的端口,802.1p優先級,以太網類型,互聯網控制消息協議(ICMP)數據包,IGMP報文,TCP標志 |
|
硬件優先級隊列 |
支持8個硬件隊列 |
|
調度 |
每個端口的8個COS隊列支持嚴格優先級和加權輪循(WRR) 基于DSCP和服務等級的隊列分配(802.1p / CoS) |
|
分類 |
基于端口; 基于以VLAN的802.1p(PCP)優先級分類(Classification); |
|
速率限制 |
基于每個端口的入口監察(Policing);出口整形(Shaping)和速率控制(Rate Limit); |
|
網頁GUI界面 |
內置的交換機配置功能,適用于基于瀏覽器的設備配置(HTTP/HTTPS)。支持配置,系統主控,維護和監控 |
|
雙圖像 |
雙圖像提供獨立的主從操作系統文件,以供升級時備份 |
|
升級 |
通過Web瀏覽器和TFTP升級;以及通過Console端口升級 |
|
端口鏡像 |
一個端口的流量可以鏡像到另一個端口,用于網絡分析器或RMON探測器分析使用。多達N-1(N是交換機的端口)端口可以鏡像到單個目標端口。支持單個會話。 |
|
其他管理 |
單一IP管理; HTTP / HTTPS; SSH; RADIUS; DHCP客戶端; SNTP;電纜診斷;平;系統日志; Telnet客戶端(SSH安全支持) |
|
綠色節能以太網(EEE) |
符合IEEE802.3az能效以太網工作組。鏈路斷開或客戶端空閑時,自動關閉千兆以太網RJ-45端口上的電源。當交換機檢測到鏈路正常連接時,有效模式會恢復,不會有任何數據包丟失。 |
|
線纜長度檢測 |
根據電纜長度調節信號強度,降低電纜的功耗。 |
|
幀 |
支持千兆端口的Jumbo幀達到9KB |
|
MAC 地址表 |
8K |
|
鏈路層發現協議(LLDP) |
用于網絡設備為宣傳自己的身份,能力,和IEEE 802局域網上的網上鄰居,主要是有線以太網 |
|
工作環境 |
工作溫度:-40℃~80℃ 儲存溫度:-40℃ ~85℃ 工作濕度:10% ~90% , |
|
機械屬性 |
尺寸:165*145*45mm 重量:1.1KG 電源:DC 24V 認證:CE, ROHS, FCC |
安裝尺寸

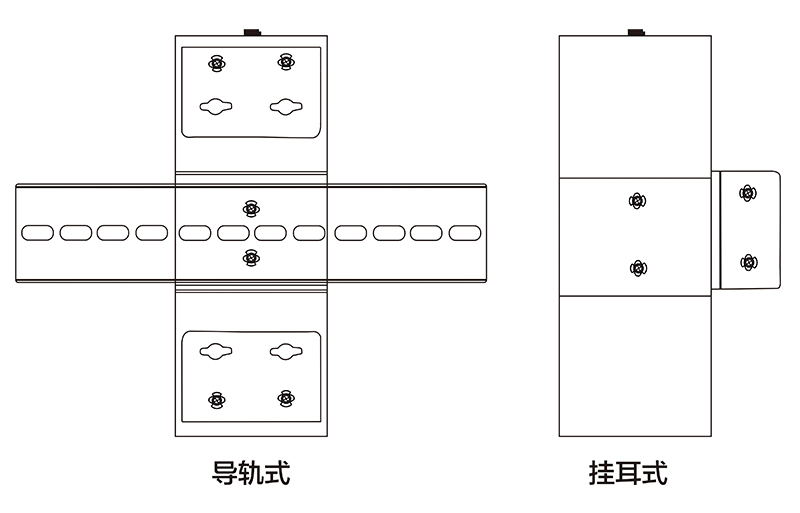

安裝方式

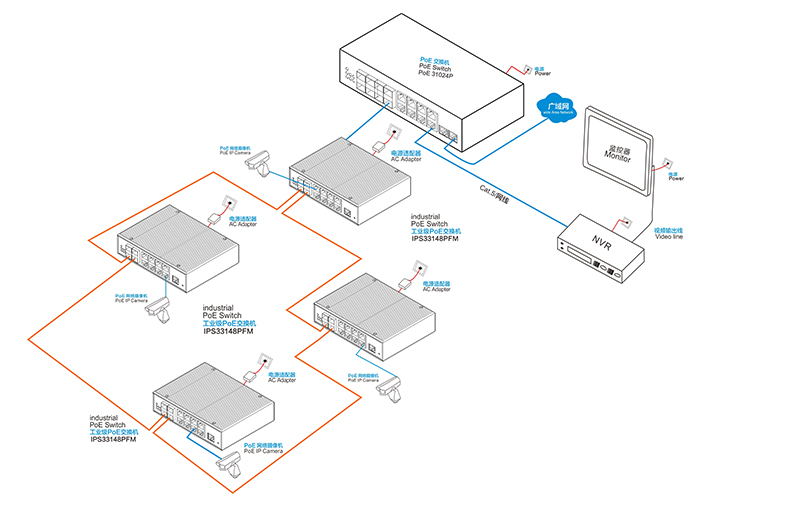

連接示意圖
訂購信息
型號 |
描述 |
YH688GS-SFP |
8個千兆光+8個千兆自適應電口、SFP接口、DC48-57V供電 |
